板框式滤油机LY100工作原理

板框式滤油机LY100工作原理适用于LY板框式滤油机30L/MIN、BASY板框式加压滤油机50L/MIN、板框式滤油机100L/MIN、板框式滤油机150L/MIN、板框式压力滤油机200L/MIN等板式汽轮机油过滤净化设备使用参考。透平油过滤工作原理通俗易懂,设备操作容易上手。

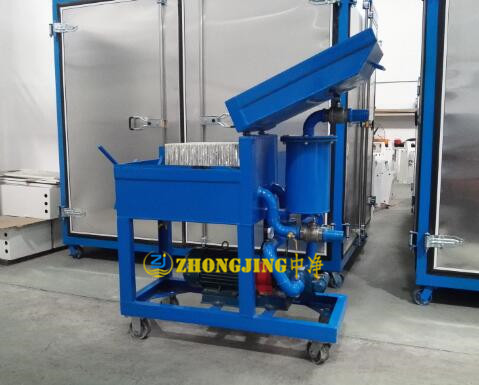

板框式滤油机LY100工作原理

板框式滤油机LY100工作原理调整和运转:

使用前应首先检查过滤部分的滤板、滤框安装位置,从止推板这一端开始,*片是板、第二片是框、第三片是板、第四片是框…以此类推进行排列,板的数量比框多一块,板和框不能左右放反,如果装反将不能起过滤作用。必须将涂在板、框、止推板和压紧板上的油脂清掉,试车前在各板、框之间需夹好滤纸,将板框压紧。

开机前必须先用手将油泵轴转动两、三转,认为转动灵活,没有卡组现象,再将耐油胶管(或铁管)与滤油机的吸油端和排油端连接好,再检查进出油管有无堵塞及漏油气现象,打开进出油阀门,关闭回油阀和减压阀(连接在油泵进、出油两端的),此时方可开机。

电动机正确的转动方向是油泵盖和齿轮泵铭牌上箭头所指示的方向,不能反转。

如一切正常,开机后几秒钟内油泵就会吸油,如到半分钟仍未吸油,这说明油泵吸入端和油样阀有漏气现象,应立即停止工作,排除故障后再试,防止齿轮泵在无润滑油时被损坏。

如开机后发现压力表指示的数值很高0.4-0.6Mpa,油泵有不正常的响声,应立即停机找出故障进行排除。

板框式滤油机LY100工作原理就是一种过滤油中固体杂质、水分,改善油质性能的机械设备。板框式滤油机由过滤床,油泵和粗过滤器等元件组成。滤板和滤框间衬有作为过滤介质的滤纸或滤布,凭借压紧装置的压力将滤板和滤框固定形成一个单独的过滤室,被压紧在滤板和滤框之间的滤纸或滤布起过滤作用。

板框式滤油机是专为各电厂、电站、工矿企业、润滑油库房、拖拉机站、石油、化工、冶金、国防单位等设计的,主要用来过滤变压器油、透平油、机油、柴油等油中的水份和杂质,也可使用不锈钢材料来为植物油过滤。

板框式滤油机LY100工作原理过滤床是一种连续操作的,在压力作用下向侧面过滤的过滤器组压入脏油,它是由成套的顺序交替排列的滤板和滤框以及包括有手动螺旋压紧装置、压紧板的机构组成。滤板和滤框的侧面有“耳子”支掌于机架的托板上,滤板和滤框间衬有作为过滤介质的滤纸或滤布,借压紧装置的压力,将滤板和滤框压紧在固定的止推板和可移动板的压紧板之间,从而形成一个单独的过滤室,被压紧在滤板和滤框之间的滤纸或滤布,起过滤作用。在滤板和滤框相应位置上设有两个通液孔,当压紧后构成为两条完整的通道,耳子呈三角形的一边导入脏油,经过滤室过滤后,从另一相应通道引出干净的油。

板框式滤油机LY100工作原理过滤时脏油经输入通道分配到各个滤框内,通过滤纸后进入滤板的通液孔,洁净的油汇集于输出通道内,排出机外。而脏物留在滤纸表面上,脏油中的少量水份被滤纸中的毛细管吸收,当滤纸表面的滤渣逐渐增厚及滤纸中的水份含量增多,过滤阻力增加,当增加到一定程度应停止过滤,更换或清洗滤纸,再继续使用。

齿轮泵与电动机用弹性橡胶垫联接,为避免压力过高造成机械事故,在油泵的下部设有安全阀。根据用户需要可将安全阀设定在较低的数值上,但一般不允许调节到超过规定的zui高压力值。

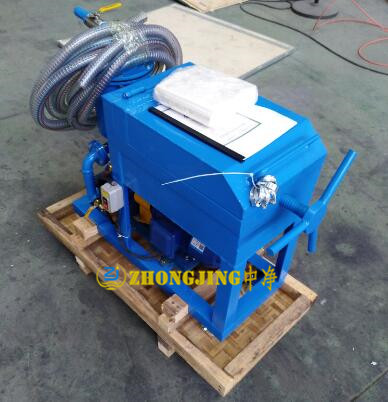

板框式滤油机LY100工作原理

齿轮泵和电动机装在过滤床的下面,油泵输出的液体通过排送管、止推板输送到过滤部分。

齿轮泵的齿轮由滚动轴承支撑,它是靠油泵本身输送的油液来润滑的。

粗滤器安装在油泵的吸入端,它的作用是防止大颗粒杂质进入油泵,破坏油泵。当拧掉粗滤器盖上的螺栓,取下粗滤器盖时,就可直接将过滤网取出清洗。当粗滤器内如果布满脏物时,不但使滤油能力迅速下降,还有可能将过滤网损坏,因此,应经常注意清洗粗过滤网。
