TYA100液压油真空滤油机工作原理

TYA100液压油真空滤油机工作原理适用于TYA液压油滤油机1800L/H、TYD液压油真空滤油机3000L/H,液压油滤油机6000L/H、液压系统滤油机9000L/H、液压油过滤机12000/H、大型机械液压油设备18000L/H等小型抗磨液压油过滤净油设备使用参考。机械液压油过滤工作原理通俗易懂,设备操作容易上手。

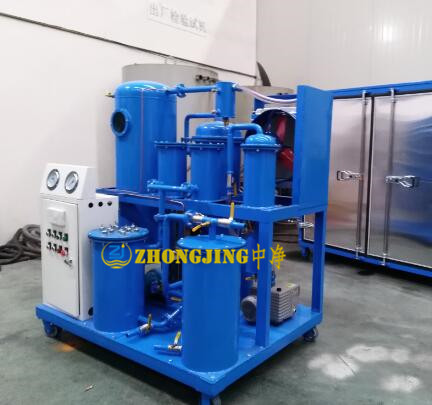

TYA100液压油真空滤油机工作原理

我们知道,液压油属于润滑油的一种,所谓润滑,是在相对运动的两个接触表面之间加入润滑剂,从而使两磨擦面之间形成润滑膜,将直接接触的表面分隔开来,变干磨擦为润滑剂分子间的内磨擦,达到减少磨擦,降低磨损,延长机械设备使用寿命的目的。而润滑油的作用在于:

H1r. 降低磨擦:在磨擦面加入润滑剂,能使磨擦系数降低,从而减少了磨擦阻力,节约了能源消耗。

H2r.减少磨损:润滑剂在磨擦面间可以减少磨粒磨损、表面疲劳、粘着磨损等所造成的摩损。

H3r.冷却作用:润滑剂可以吸热、传热和散热,因而能降低磨擦热造成的温度上升。

H4r.防锈作用:磨擦面上有润滑剂存在,就可以防止因空气,水滴、水蒸汽、腐蚀性气体及液体、尘埃、氧化物引起的锈蚀。

H5r.传递动力:在许多情况下润滑剂具有传递动力的功能,如液压传动等。

H6r.密封作用:润滑剂对某些外露零部件形成密封,能防止水分杂质侵入。

H7r.减震作用:在受到冲击负荷时,可以吸收冲击能,如汽车减震器等。

8.清净作用:通过润滑油的循环可以带走杂质,经过滤清器滤掉。

所以,如果润滑油有杂质的话会影响其对机器减少磨擦,降低磨损的作用,从而影响机器的使用寿命如果能保证你所使用的设备液压系统中液压油达到了所要求的过滤精度,那么减少故障就起到了决定性的作用。因此液压油的保养及过滤设备的选择尤为重要

TYA100液压油真空滤油机工作原理操作说明书停机:

1r)、当需要停机时,首先关闭加热器(将电控柜面板上加热器旋转开关左旋至“0”位,加热器停止加热),3~5分钟后再关闭进油阀,分次约微开启排污阀,将加热器,贮水器中油液吸入系统中便于下次工作,当贮水器中油液吸净后关闭隔断阀, 停止真空泵(电控柜面板上真空泵红色按钮)并打开阀,解除真空。确认系统内油液排尽后再停油泵(电控柜面板上油泵红色按钮),重新开启真空泵(电控柜面板上真空泵绿色按钮),运行10分钟,将沉降在真空泵油中的水份除去,停止真空泵(电控柜面板上真空泵红色按钮),将电源开关断开。

2r)、运行过程中如遇紧急情况可立即按下急停按钮(电控柜面板上红色按/旋钮),本机停止工作,并关闭进油阀或开镇气阀解除真空。需要恢复工作,开启进油阀或关闭镇气阀,将急停按钮(电控柜面板上红色按/旋钮)右旋复位;

为了保证设备在以后能随时起动、储存时不出现性能的变化,我们必须采取下列措施:

①r、若不准备在短时内多次使用滤油机,应将进出油管拆下。

②r、清洁滤油机并放出脏油,将所有管子的端部盖上盖帽以避免脏物进入。

③r、拆下电源线。

④r、若不配顶罩时应将电控柜门锁好。

⑤r、正确停机后,应将滤油机进行清洁、排污并将设备重新注油。

TYA100液压油真空滤油机工作原理操作说明书使用与操作:

㈠、操作前的准备

1g、接好进出油管及检测管;

2g、接好电源进线(AC380V/50Hz );

3g、进出油管连接牢固,电源进线相序正确,电源电压与设备相符,电控系统处于备用状态;

4g、查周围有无影响设备运行的因素,要确认一切正常后方可启动。

㈡、TYA50润滑液压油滤油机操作说明书设备操作方法

(1h)、合上空气开关,面板上通电指示灯亮;观察相序继电器指示灯是否工作,否则将电源换相;

(2h)、旋转急停按钮至开启位置;

(3h)、关闭进油阀、循环阀、排污阀、渗气阀、分水器进出油阀和分水器隔离阀、镇气阀、回流阀、取样阀,其余阀打开。

(4)、手动启动真空泵(电控柜面板上真空泵绿色按钮),真空泵运行,运行指示灯亮;

(5)、当系统内真空度达到-0.065Mpa;开启进油阀,系统在压差作用下开始进油;

(6)、当油液进入真空分离器达到红外线上控制点时,油泵(电控柜面板上油泵绿色按钮)自动启动,开始运行,指示灯亮;

TYA100液压油真空滤油机工作原理油液过滤系统循环流程:进油→加热器→初滤器→真空分离器→油泵→二级过滤器→精滤器→出油。

1)、关闭/调节镇气阀以达到约-0.06~-0.096Mpa的真空度,在该真空下使设备运转15分钟。如果出现过多的油泡沫时可开启/调节镇气阀。

2)、逐渐关闭镇气阀,以获得没有过度泡沫情况下的最低真空读数。

(7)、调节进油阀的开度,当进出油量平衡后;

1)、合上控制加热器的断路器;

2)、设置好温度控制仪温度(60~70℃)

根据具体工况确定,将电控柜面板上加热器旋转开关右旋至“1”或“2”位,加热器一组加热或二组同时加热。

(8)、整个过滤系统运行工作,达到工作温度后。

1)、若油液含水量较大或形成乳化状态时,可开启分水器进油阀和分水器出油阀,关闭旁通阀,使油液通过分水器破乳化、脱水。

2)、当分水器破乳化、脱水完全处于正常工作状态时,可开启分水器的隔离阀,检查关闭阀渗气阀和排污阀,使分离出的水份沉降在贮水器中;

油液过滤分水流程:进油→加热器→初滤器→分水器→真空分离器→油泵→二级过滤器→精滤器→出油。

(9)、放水操作:

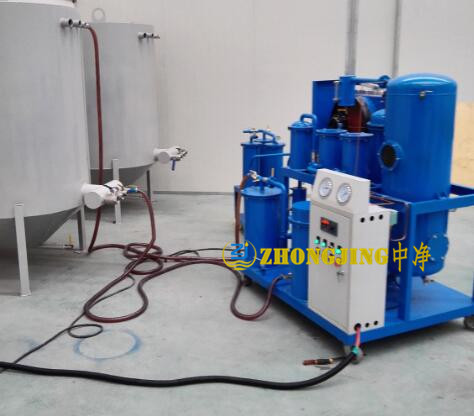

TYA100液压油真空滤油机工作原理

TYA100液压油真空滤油机工作原理当贮水器内沉降出完全的水分并达到液位管上部时,应适时放出。

ah)、关闭分水器的两个隔断阀,开启渗气阀和排污阀,水从贮水器中流出;

bh)、水排尽后关闭贮水器的渗气阀和排污阀,开启分水器的两个隔断阀;

(10h)、当除泡器内沉积有油泡沫时,应适时打开回流阀,吸净油液后关闭回流阀。

(11h)、当出油超压(出油阀未开或精滤器堵塞等原因)时(设定值≤0.3mpa)压力控制器工作,整机停止工作。重新运行时,需按急停按钮(电控柜面板上红色按/旋钮),然后右旋复位即可。

(12h)、根据需要,开循环阀,使系统处理油形成内循环,提高处理油指标。

(13h)、油泵出口管道上的取样阀便于定期进行处理后油的取样以用于实验室分析。这保证了设备能保持在稳定的工作条件之下,同时也对ZJD滤油机的过滤器的状况进行了检查。

TYA100液压油真空滤油机工作原理本机正常运行工作,且油液循环数次后,即可从取样阀处取样化验。
