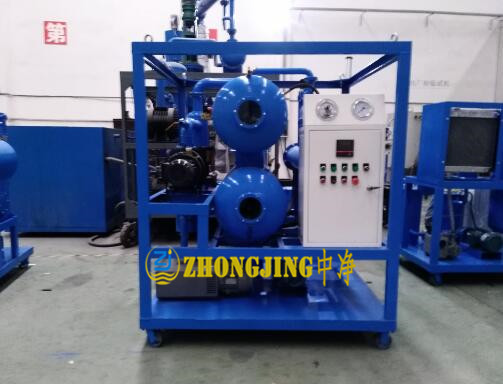

ZJA100双级绝缘油滤油机操作说明书

ZJA100双级绝缘油滤油机操作说明书适用于绝缘油双级滤油机30L/MIN、绝缘油高效双级滤油机50L/MIN、双级绝缘油滤油机100L/MIN、绝缘油双级真空滤油机150L/MIN、双级绝缘油滤油机200L/MIN等真空净油机净化设备使用。变压器油过滤操作说明书通俗易懂，设备操作容易上手。

ZJA100双级绝缘油滤油机操作说明书用途：

本公司生产的ZJA100双级绝缘油滤油机能快速脱除绝缘油液中的水份、气体、杂质 ，降低介损，提高油的绝缘性能和油品质量，能有效保证电力设备正常运行，避免事故发生。广泛适用于电厂、电站、电力公司、变电工业、铁路、石化、冶金、机械制造等领域。

本机能在不停电、不停产、不换油、不用滤纸、变压器带电运行的情况下，对不合格变压器油进行处理。也可用于变压器的真空注油和干燥各种受潮的电力设备。

本机能够满足安装或检修现场对变压器本体抽真空，并同时完成对变压器油的脱气、脱水处理，缩短了油处理工期。它集油液的精密过滤、高效脱水、脱气、真空立体蒸发技术和自动化控制技术于一体，操作简单、运行安全、可靠。

真空滤油机的用前检验及停机说明

真空滤油机一般由进油泵、加热器、过滤器、真空脱气罐、排油泵、冷凝器、真空泵、电气控制柜、测控仪表及管路系统等部件组成，由于使用要求的需要，某些真空净油机还配置有除酸、脱色吸附再生器及在线测试水分、含气量和击穿电压等项目的装置。

一、ZJA100双级绝缘油滤油机操作说明书检验要点：

a1.检查真空滤油机的电气设备(各类表计)应经试验单位定期进行检验试验，合格后方可投入使用。

b2.机器安置是否平稳，试转检查不能有摇摆、震动。

c3.检查进、出油管安装是否正确，外接管道是否安装牢固，软管与金属管对接处均应用猴箍箍紧，做防止油管路运行中脱落的措施。

v4.检查外接电源是否正确，所接的电源电缆是否能满足滤油机容量要求。

v5.检查机器外壳应可靠接地。

v6.检查所有转动部分应无卡阻现象。

v7.进行试转，检查油泵、真空泵等电机转向应符合要求。

b8.检查冷却水连接是否可靠，水路应畅通。

v9.检查现场配置的灭火器材是否符合要求。

二、真空滤油机的停机事项

ZJA100双级绝缘油滤油机操作说明书中注意步骤：（当油处理完毕或中途需要停止运行时）

d1.先关闭加热器，继续进油3-5分钟后关闭进油口的阀门。

d2.关闭真空泵，打开气液平衡阀，解除真空度。

d3.待真空塔闪蒸塔内排油完毕后，关闭油泵。放尽各装置内的余油。

d4.关闭总电源，关好滤油机所有外端阀门，以便下次使用。

d5.若遇紧急情况，则可按下紧急停机按钮，滤油机电源被切断，整机停止运行;若要开机，必须顺时针旋转紧急停机按钮，方能开启一切控制按钮。重新启动真空滤油机时注意必须要遵循操作步骤操作。
