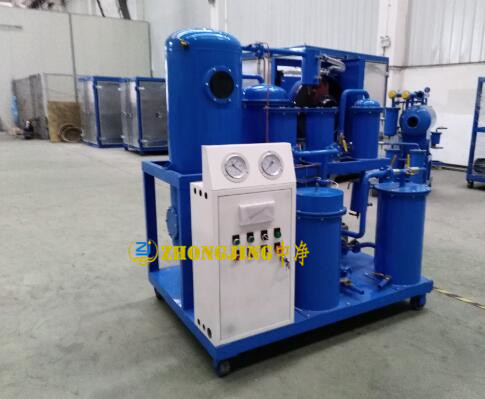

ZJCQ系列透平油在线油净化装置

ZJCQ系列透平油在线油净化装置适用于ZJCQ2透平油滤油机30L/MIN、ZJCQ3透平油真空滤油机50L/MIN、TY透平油滤油机100L/MIN、TY透平油净化设备150L/MIN、ZJCQ6透平油净油机200L/MIN、ZJCQ9透平油净化装置18000L/H等汽轮机透平油过滤净油设备使用参考。高效透平油过滤操作说明通俗易懂，设备操作容易上手。设备同时使用于透平润滑油系统的油品过滤。

ZJCQ汽轮机透平油真空净化装置适用范围:

ZJCQ汽轮机透平油真空净化装置用于处理不合格的透平油，广泛适用于电力、化工、造纸、治金等行业的蒸汽轮机、燃气轮机、水轮机的透平油在线处理，保证机组调节，润湿系统正常工作，采用新型的聚集、分离技术，亦可对低黏度液压油和冷却油及需要脱除大量水分和实现精密过滤杂质的其他低粘度润滑油。

本机是利用物理手段，在不影响油液组份及性能的前提下快速脱除油液中所含大量的水分、杂质及气体(乙炔、氢气、甲烷等)等有害成份;保证机组调节、润滑系统正常工作，延长机组的维修周期。

ZJCQ汽轮机透平油真空净化装置参数：

指标名称		单位	ZJCQ-3
流量		L/H	1800
工作真空		MPa	-0.06～-0.095
工作压力		MPa	≤0.4
工作温度		℃	20 ～80
工作电源			380V 50HZ,3Ph(或根据用户需要)
工作噪音		dB(A)	≤65～80
电加热功率		Kw	24
总电功率		Kw	27
进（出）口管径		mm	Φ25
设备重量		kg	500
设备尺寸	长	mm	1350
	宽	mm	950
	高	mm	1500
滤后指标	破乳化值	min	≤15/min(GB/F7035)
	含水量	ppm	≤80
	含气量	%	≤0.1
	清洁度		≤NAS 6

ZJCQ汽轮机透平油真空净化装置产品特性:

A、采用聚结真空技术、分子吸收、真空干燥、自动破乳化等技术于一体，不使用任何添加剂破乳，彻底破乳化。

C、独特的三元一次脱水法，既能分离出油中的大量水分，也能脱除油中的微量水份，脱水破乳化效率高，使严重浑浊乳化的油也能变得清洗透明。

X、设备采用逐级加密过滤系统设置。滤器可进行反复清洗使用，耗材成本低，使用寿命长，高精度滤器配置能有效去除油液中的细微颗粒杂质。

S、采用强风与水冷技术相结合的介质冷凝装置，对抽出的高温高热混合气体进行冷凝除水，提高设备的有效输出功率，大大延长配件的使用寿命，使设备更经久耐用;

Z、加热器采用低负荷设计，保证油液在加热器中能均匀加热，能有效避免引起油质的裂解和老化等危害;

Y、先进的电气系统及自动红外线油位控制系统，自动控制不会发生跑油现象;

U、可与汽轮机、水轮机等设备实现无人值守的在线运行，低噪音，符合世界高标准环保要求;

I、设备可不停机自动排水，使设备操作使用更简单、人性化;

O、油液酸值如果超标，可选配BZ再生装置配搭使用，降低酸值与介损，油处理后酸值(mgKOH/g)≤0.03;也能对已经串汽、漏水、老化、含酸、多泡、乳化的油品做净化处理,使油品的各项质量指标满足《GB/T 7596-2008》运行中汽轮机油质量标准》的要求。可在线破乳、脱水、除酸、除杂，使严重浑浊乳化的透平油变得清澈透明。

ZJCQ汽轮机透平油真空净化装置自动控制系统由红外线浮球传感器、电机、电磁阀、保护原件等部分组成。

y、当油温达到设置点时，温度控制仪发出信号加热器停止工作，反之加热投入工作;

t、加热器的启动和停止由温控仪、油泵和真空泵联锁控制(祥见上述“加热系统”);当加热器温度超出设定值(出厂设置为60℃)加热器停止工作;

y、进油量由进油阀、电磁阀和红外线液位传感器和油泵形成自动控制;

r、当真空度达到-0.080Mpa时，系统进油;

t、当油液高于上红外线控制油位时，进油电磁阀自动关闭;当油液低于上红外线控制油位时，进油电磁阀自动打开;

y、设备运行中，当油液低于下红外线控制油位时，油泵自动停止，停止指示灯亮;当油液超过下红外线控制油位时，油泵自动启动，运行指示灯亮;

r、压力控制仪出厂压力保护控制点设置为0.3Mpa，及达到设置点整机停止工作;

y、由冷凝器、冷却器、散热器、储水器等部分组成。真空分离器内蒸发出来的水汽及其它气体，在通过冷凝器后进入冷却器、散热器，还原成水被储水器收集，和干燥气体被真空泵排出，从而保护真空泵。

重庆中净过滤设备制造有限公司，是一家专业研发、生产、销售真空滤油机、变压器油滤油机的高科技企业。变压器油双级滤油机产品主要应用于电站变压器过滤、高效真空滤油机产品主要对石化润滑油产品、机械加工、钢铁冶金淬火油、矿山液压油、电力施工系统等各行业的油过滤、油净化服务，是合格的过滤设备、净化设备、滤油机设备生产厂家公司拥有完善的售后服务团队，专业的滤油机技术人员上门培训，众多的滤油机案例供客户参考选择。产品远销欧洲，美洲，中东，东南亚等三十个国家和地区，因具有极高的性价比深得经销商和用户的好评。

设备质量要求，技术标准：严格按照国家规定的质量标准、技术标准、 检验标准合格后出厂，所提供的货物是全新的，未经使用过的。整机质保3年，在质保期内设备出现大的问题实行三包，出现任何异常问题均由供方免费处理，在质保期外发生的，供方提供终身免费技术服务，只收配件成本费。

整体设备选材料：整机主体高碳钢，耗材为不锈钢席形网滤材(可清洗多次利用)。主体可根据用户要求，选择油路管道不锈钢材料。油泵、电气相关主要元件亦可选择国产或者进口品牌，或者要求防爆，滤芯可以采用进口滤芯，或者指定品牌。

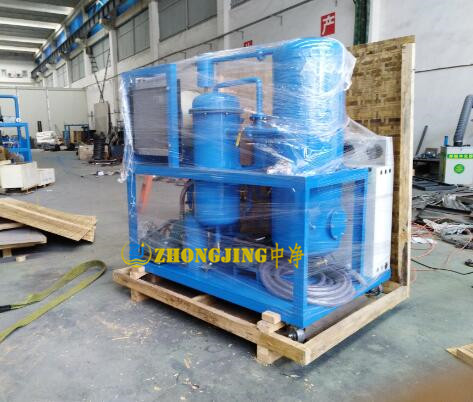

中净滤油机包装：常规为木箱包装，符合国内外长途运输。

设备运输方式：汽车物流运输，货物在运输和装载途中出现的意外，公司将免费更换及维修直到客户满意为止。

中净销售咨询：张经理18580036904 02386194345

供货周期：标准型有现货，款后1个工作日发货。

中净过滤设备制造有限公司售后服务承诺：（欢迎客户实地考察，欢迎客户索取视频资料，欢迎客户询价）供货周期：标准型有现货，款后1个工作日发货。
1.我公司产品整机质保3年，质保期内实行三包，质保期内出现的质量问题均由本公司售后服务部负责，且配件免费。
2.免费提供客户所购设备的全部技术图纸和资料。
3.严格根据客户需求，为客户提供 的油处理解决方案，提供良好性能的产品。
4.长期优惠提供零配件，若设备出现任何障碍，供方1小时内做出技术回应，48小时内到现场排除。
5.保证所提供设备加工工艺，检测手段完善，设备性能良好。保证设备在正确安装、正常使用和保养的条件下，其使用寿命不少于20年。
6.保证设备在运输、装载过程中发生意外，公司将按照需方要求对所供设备尽快进行免费更换，直到客户满意为止。
